脉冲式布袋除尘器结构图详解

脉冲布袋除尘器已成为是目前很常用的粉尘废气处理除尘装置，它的结构设计是在布袋除尘器的设计结构基础上，经过技术改进的一种新型高效脉冲袋式除尘器。该脉冲式布袋除尘器的详细构造图，主要是由过滤室、滤袋、净气室、灰斗、翻板阀、脉冲喷吹清灰装置、点控箱等部分组成的，除尘器的箱体全部是采用焊接结构。其检修门是用泡沫橡胶条密封处理的。脉冲布袋式除尘器已被广泛地应用于矿山采掘、电炉冶炼等等工矿企业的粉尘除尘行业。此单机脉冲布袋除尘器具有体积小，处理风量大，结构紧凑，使用方便等等诸多优点。

单机脉冲布袋式除尘器的构造主要是由风机、箱体、排灰装置、控制系统等等组成的，生产中是将单机脉冲布袋除尘器全部放在一个圆形钢板焊制成的箱体内，其结构设计是具有结构科学、运行方便等可靠的优点，并将本单机脉冲布袋除尘器机组得下部加法兰并直接配接在库顶、料仓、皮带运输等扬尘设备上就地除尘，粉尘可以直接回收。　

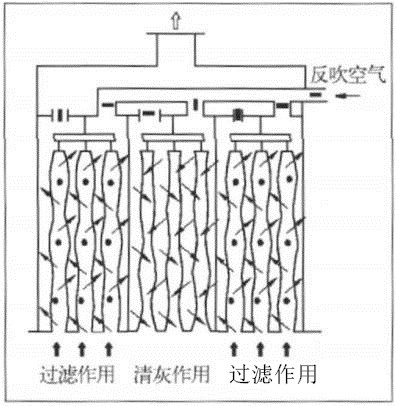

脉冲布袋式除尘器的工作原理（见上图）：含尘气体由灰斗（或下部敞开式法兰）进入过滤室，较粗颗粒直接落入灰斗或灰仓，含尘气体经滤袋过滤，粉尘阻留于袋表，净气室，由风机排入大气。当滤袋表面的粉尘不断增加，导致设备阻力上升到设定值时，时间断电器（或微差压控制器）输出信号，程控仪开始工作，逐个开启脉冲阀，使压缩空气通过喷口对滤袋进行喷吹清灰，使滤袋突然膨胀，在反向气流作用下，附于袋表的粉尘迅速脱离滤袋落入灰斗（或灰仓），粉尘由翻板阀排出。喷吹只对滤袋逐排清灰，其他排滤袋仍正常进行过滤不停风机。
