除尘系统设备选型与配置




一、 除尘系统设备选型与配置

安装部位 规格及型号


数量 备注


卸料口、主破收尘 DLQMC128-2*6 1台 本体绞刀3kw*2+转运绞刀4kw*1
风机功率160KW
除土筛DL2YKZ3070收尘 DLQMC64-7 1台 本体绞刀3kw+转运绞刀3kw
风机功率37KW
中转仓、二破收尘 DLQMC96-8 1台 本体铰刀3kw
风机功率75KW
一筛收尘 DLQMC128-8 2台 本体铰刀4kw*2
风机功率90KW*2
一筛至成品库中转点收尘 DLQMC32-5 1台 翻板阀
风机功率15KW
二筛及二筛至成品库中转点收尘 DLQM128-9 1台 本体铰刀4kw
风机功率110KW
5-16mm、16-25mm成品库地沟收尘 DLMC120 2台
风机功率7.5KW*2
16-25mm成品库、备用库地沟收尘 DLMC32-5 2台
风机功率15KW*2
成品装车收尘 DLQMC64-4 4台 星型卸料器1.5kw*4
风机功率22KW*4
粉仓顶部及粉仓装车收尘 DLQMC96-5 1台
风机功率55KW
2000吨粉仓   1座 用户自备
稀相气力输灰系统 功率410KW 4套
空压气站(除尘器耗气量34.48 m³/min) BK110-8 1套
功率110KW
BK90-8 1套
功率90KW
合计 除尘器16台功率802KW、空压气站功率200KW、气力输灰系统功率410KW   总功率
1412kw

二、输灰方式
1、二破、一筛、一筛至成品仓中转点、二筛、选粉楼六台除尘器回收的粉尘,通过4套稀相输灰系统输送至粉仓中出售。
2、其他部位除尘回收的粉尘,通过转运绞刀或者卸料阀回到皮带机转运到砂粉料产品中出售。
三、工艺布置描述
生产设备扬尘点     螺旋输送机或卸灰阀 进皮带机或入料仓

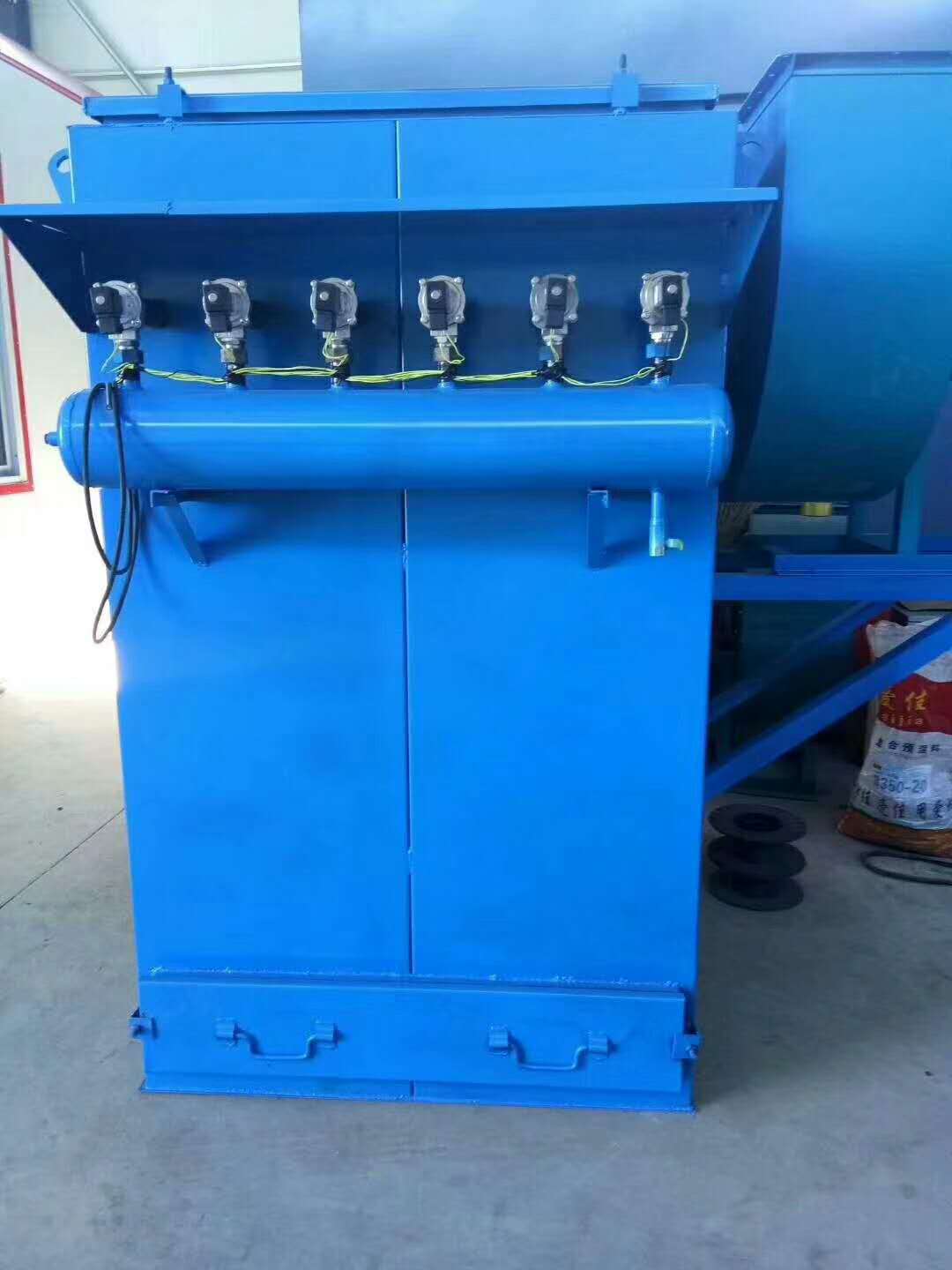

捕集罩       高效脉冲除尘器      引风机      排放
