电磁脉冲阀的安装方式和接线方法

脉冲电磁阀是布袋除尘器常用的配件之一,电磁阀由壳体膜片电磁线圈等组成膜片的作用是把电磁脉冲阀分成前后二个气室,当接通压缩空气通过节流孔进入后气室,此时后气室压力将膜片紧贴阀的输出口,此时电磁脉冲阀处于“关闭”状态脉冲喷吹控制仪电发出信号,电磁线圈工作”。

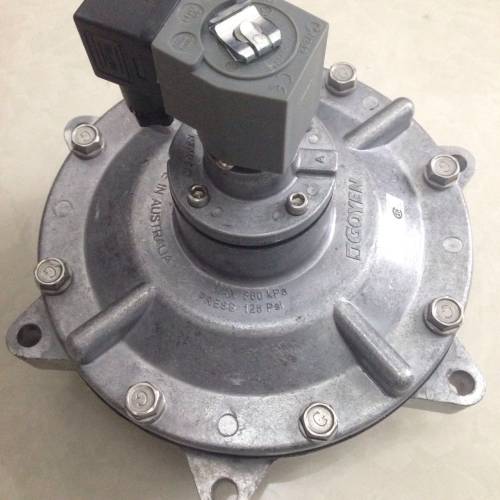

电磁脉冲阀的阀体，阀盖采用铝合金压铸制成，经表面处理后，具有良好的性能。膜片及密封垫采用新工艺硫化和复合。电磁先导头选用 磁性材料和不锈钢隔磁材料组成，弹簧和紧固件均采用不锈钢材料。分气箱（气包）的接管和除尘器的喷吹管分别插入阀的进出口。并拧紧二端压紧螺母密封。能提供从20、25、40S三种规格的阀供各种不同处理（净化）风量的脉冲袋式除尘器选用。阀体，阀盖压铸致密，表面覆盖透明漆，提高性能。膜片上的密封垫采用金属与橡胶复合，刚性好，不泄漏。电磁先导头吸力大，动作灵敏。阀的开启性能好，在额定电压85%时能正常开启。阀的关闭性能好，在0.15Mpa气压时能关闭

1. 使用前注意检查元件是否在运输过程中损坏。

2. 安装前应先通气清理供气管道内杂物.安装时注意气体流动方向及接管是否正确。

3. 在安装时所有的O型密封圈都要涂上合适的润滑剂。

4. 电磁脉冲阀线圈上共有三个插脚，并配有定制插头，其中一个有" "符号的为接地插脚，用户可根据需要决定是否接地。（一般情况下，电压小于36V时可不接地，大于36V时就应接地。）另二个为线圈电源插脚，分别与脉冲喷吹控制仪对应顺序的端子和阀用公共线的端子相连接。注意电压是否符合要求

5. 除尘器分气箱（包括接管）由用户自定，分气箱容量应满足提供电磁脉冲阀工作稳定的气源，分气箱内壁应清洁无铁锈等杂物，分气箱无泄漏，并符合有关-全的各项要求。

6. 该阀与气包及喷吹连接管的密封件适用温度为-10℃～70℃。
