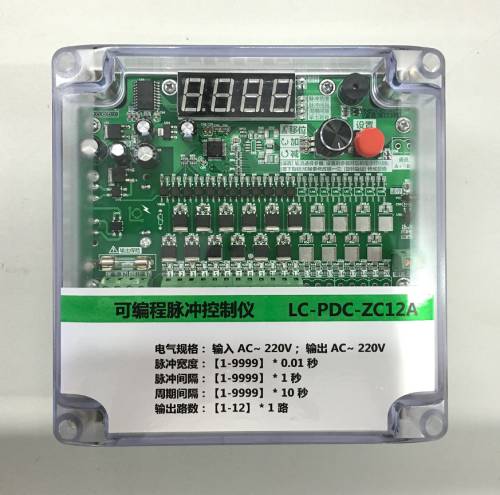

脉冲控制仪说明书

1、概述

脉冲控制仪是脉冲式布袋除尘器喷吹清灰系统的主要控制装置。它的输出信号控制脉冲电磁阀，使喷吹压缩空气对过滤袋循序清灰。使除尘器的阻力保持在设定范围内，以保证除尘器的处理能力和收尘效率。

控制仪输出一个电信号的持续时间，称为脉冲宽度。
控制仪输出两个电信号之间的间隔时间，称为脉冲间隔。
脉冲调整控制仪输出脉冲间隔和脉冲宽度，以满足除尘清灰的要求。

2、技术指标

1）额定输出电压   DC24V    (AC220V)

2）额定输出电流   1A

3）脉冲间隔       设定范围为001~999秒
4）脉冲宽度       设定范围为0.01~0.999秒
5）周期间隔       设定范围为001~999秒

3、参数设定范围

1）脉冲宽度： 设定范围为030~999毫秒； 控制位输出一个信号的间隔时间。
2）脉冲间隔： 设定范围为001~999秒；控制仪输出两个电信号之间的间隔时间。
3）周期间隔：设定范围为001~999秒；一个工作周期完成后的间隔时间。
4）输出路数： 设定范围为01~100，需要多少路输出的数量。

4、操作说明：
参数设置及修改：
参数修改状态：控制仪共有1.脉冲宽度、2.脉冲间隔、3.周期间隔、4.输出路数、四个控制参数，修改时第一个数码管显示修改参数的编号。
按一下“功能”按钮，控制仪进入控制参数的修改模式。第一个数码管显示为需要修改参数的编号，转动设置旋钮调整所需要的参数。每一项参数调整完成后，再按一次“功能”进行下一项参数调整。全部调整完成后再按一下“功能”，控制仪开始工作。
接线方式:

L N 共 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 ... ... ... ...

L、N端子为交流220V输入。“共”端子为脉冲阀输出接线公共端子。
五、维护保养

①　控制仪应有专人负责保养，每天检查运行情况，发现故障及时排除。

②　控制仪接上电源，指示灯不亮，应检查接线端子上的电源线是否松动，保险丝是否正常。

③　控制仪显示正常，某一电磁阀常开，检查对应电子开关是否损坏。
④　控制仪显示正常，两电磁阀同时工作，检有无碰线现象。

⑤　控制仪显示正常，电磁阀不工作，检査输出线端子的公共端是否接触可靠。
⑥　数码管闪烁，检查保险丝是否松动。电源是否正常

注：请按规定操作，有问题及时与厂家联系。
